針對魚粉工廠的實際工作情況，我們將廢汽分為兩大類，即有組織廢汽和無組織廢氣。所謂有組織廢汽就是來自蒸煮機、干燥機等設備在生產過程中產生的大量水蒸氣，該廢汽的特點是溫度高達95C以上,且濃度相當高。無組織廢氣是指來自原料池、生產車間及倉庫的有味氣體，該氣體的特點是濃度較低,溫度也不高,但氣量相當大。根據客戶工廠的選址情況及具體條件,我們將有組織廢汽處理工藝分成兩種配套方案，以下是針對這兩種廢汽處理配套方案的工藝說明及流程方框圖。
配套方案工藝說明一
來自魚粉生產設備的大量有組織高溫廢汽經密閉管道收集后，先集中進入除臭塔,在經過除臭塔的途徑中，被大量的冷卻水充分噴淋后，大部分的高溫廢汽迅速降溫，馬上冷凝成水，與冷卻水混合后排放，同時廢汽中的微粒粉塵也得以洗滌。然后通過引風機的作用送入除水過濾器，去除掉剩余廢汽中的水汽部分，然后集中送入除臭離子光催化器，在離子燈管和紫外線燈管的雙重催化作用下，對廢氣中的臭氣分子進行分解，達到排放標準要求。

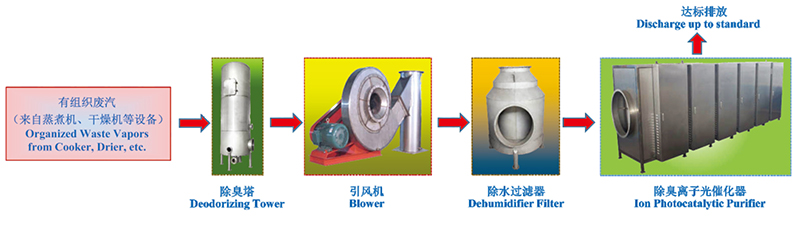

流程方框圖一
配套方案工藝說明二
來自魚粉生產設備的大量有組織高溫廢汽經密閉管道收集后，先進行降溫冷凝處理，將高溫廢汽溫度降至40C。冷凝方式根據客戶工廠的具體情況，分別可選用空氣冷凝器和列管式冷凝器。空氣冷凝器是利用大量的外界空氣作為冷卻介質與空氣冷凝器熱交換管內的高溫廢汽進行間接換熱； 而列管式冷凝器則是采用冷卻循環水，對管內的高溫廢汽進行降溫處理。該兩種產品可獨立配套，也可組合配套。廢汽經降溫冷卻后，其中90%左右已冷凝成水，該廢汽冷凝水送入工廠配套的污水處理系統，經處理達標后排放。冷卻后的剩余廢氣在引風機的作用下，送入循環式除臭塔中，利用噴淋水對廢氣中的微粒粉塵進行洗滌處理，以防止粉塵影響除臭離子光催化器的處理效果。再通過除水過濾器去除水汽后，集中送入除臭離子光催化器，在離子燈管和紫外線燈管的雙重催化作用下，對廢氣中的臭氣分子進行分解，達到排放標準要求。

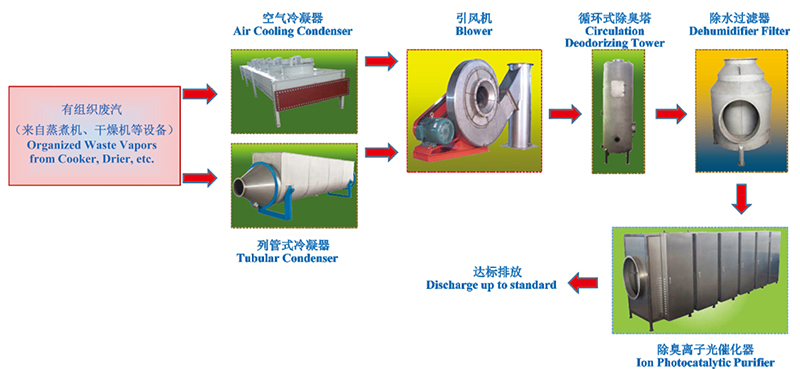

流程方框圖二
